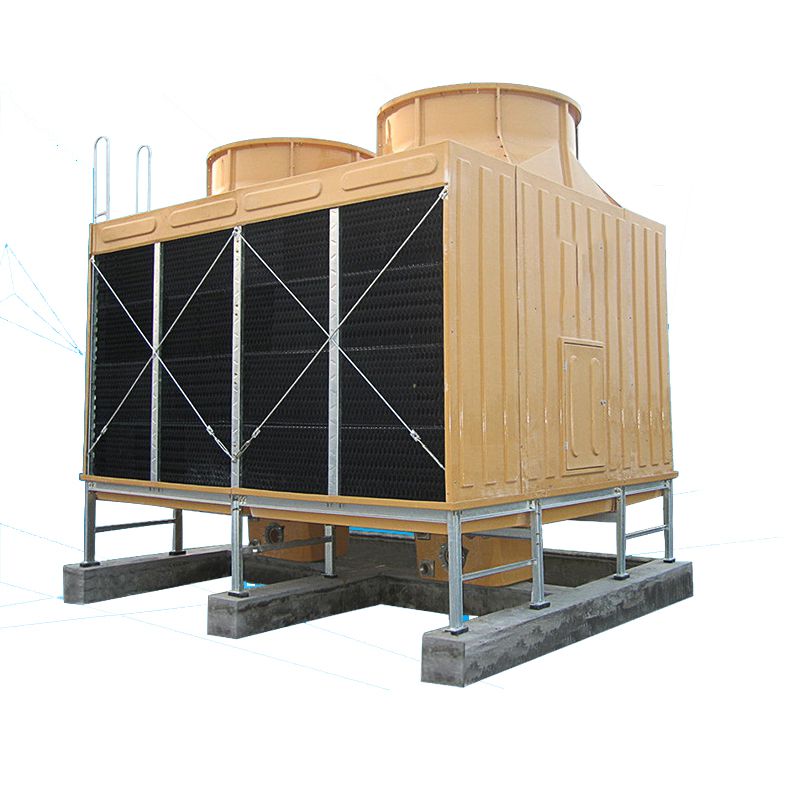

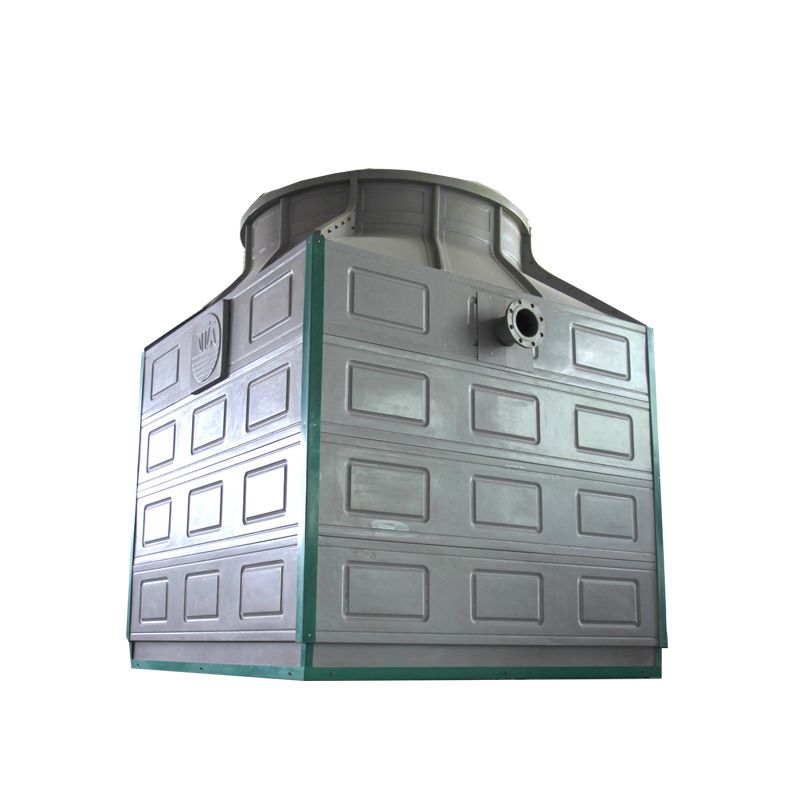

节能型玻璃钢冷却塔产品概述

 节能型玻璃钢冷却塔的设计中采用的“方形逆流式冷却塔用斜梯开波填料片”,其热力、 阻力特性均于其 他填料。 冷却塔代码意义如下：

 以水温降分：

①低温降，设计水温降 5℃（低噪声的代码前以 D 表示，超低噪声的以 CD 表示）；

②中、高温降，水温降 10－25℃，代码前以 G 表示。

以冷却塔组成分：

①无水盘的（代码最后以 L 表示）；

②浅水盘的（代码最后以 DP 表示）；

③深水盘的（代码最后以 GP 表示）,深水盘的有效存水深度 400mm，如要求加大水深，订货时须提 出。

代码中 FN 表示钢结构方形逆流式。

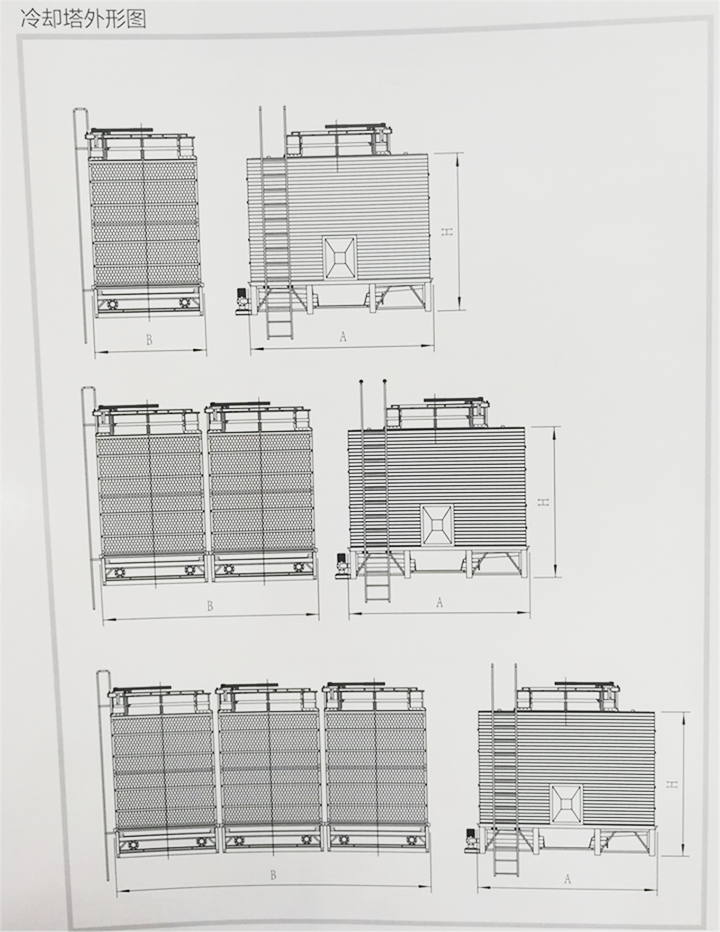

代码中的数字表示冷却塔的规格，也即设计工况下单台冷却水量，单位为 m3/h（立面及基础图所 示为二台塔，实用可单排多台，或双排多台）。

玻璃钢冷却塔的选用与使用 ：

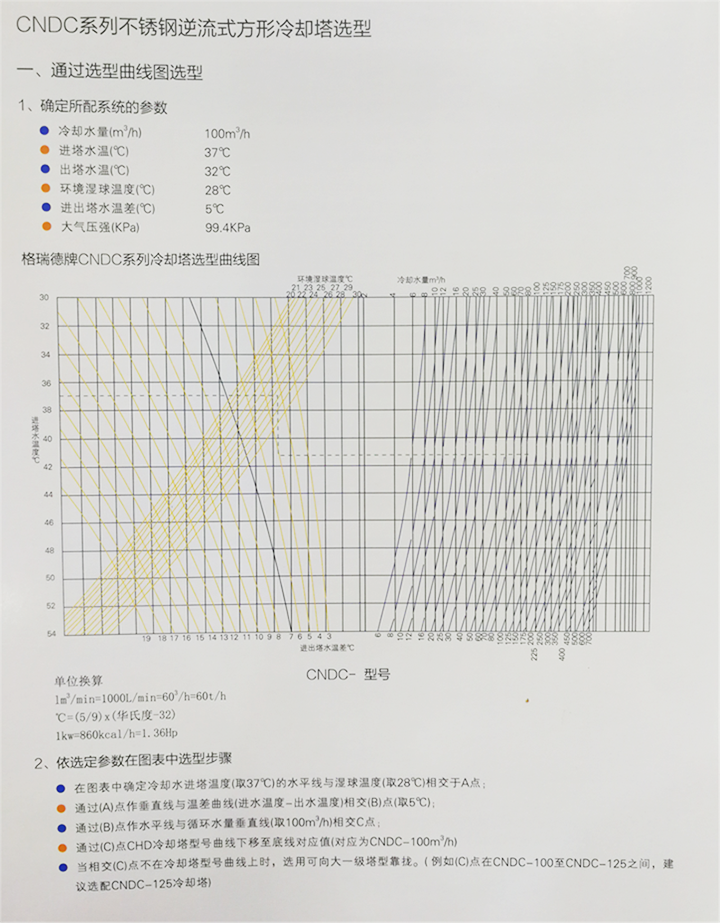

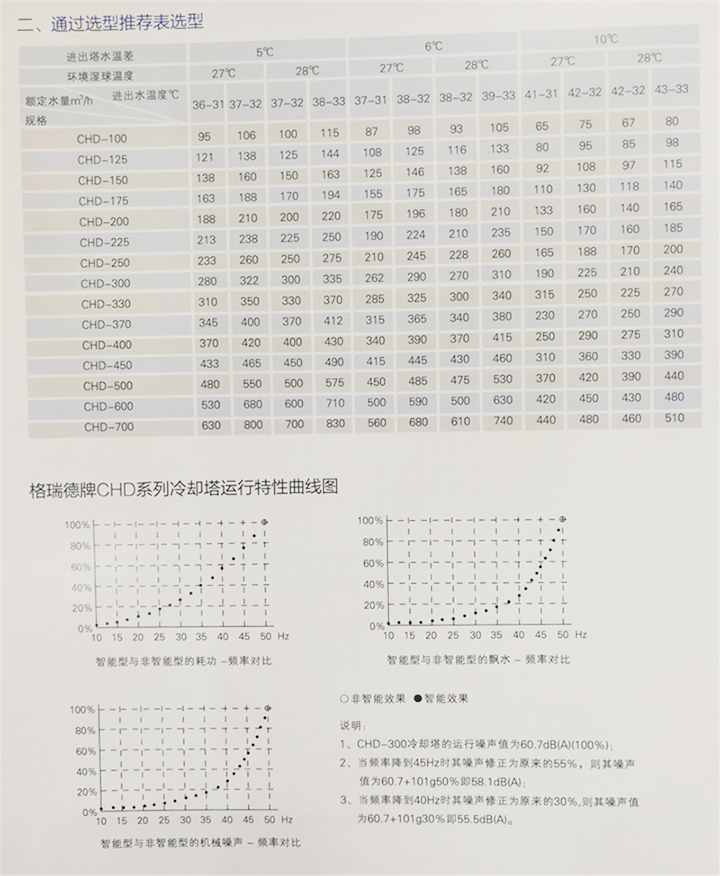

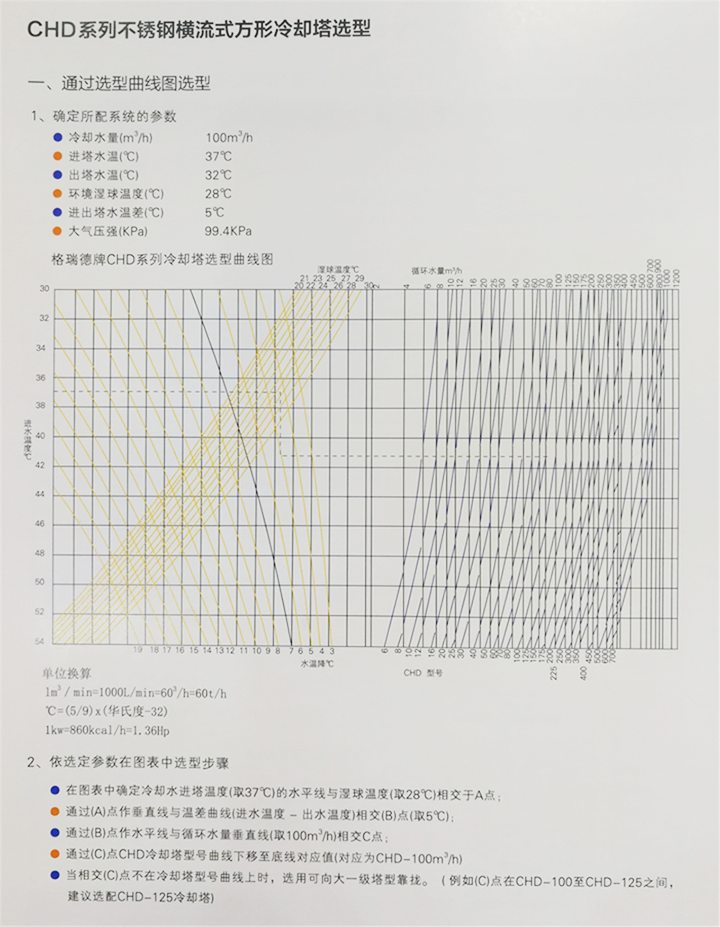

选择此种冷却塔时需知冷却水量 Q 和进水塔温 t1，出水塔温 t2，空气湿球温度 τ，据本说明的 热力性能曲线确定塔的规格。

冷却塔的材料可耐一 50℃低温，对于最冷月平均气温低于一 10℃的地区采取防结冰措施。循环 水的浊度不大于 50mg/1，短期不大于 50mg/1。不宜含有油污和机械杂质。必要时需采取灭藻及水质 稳定措施。

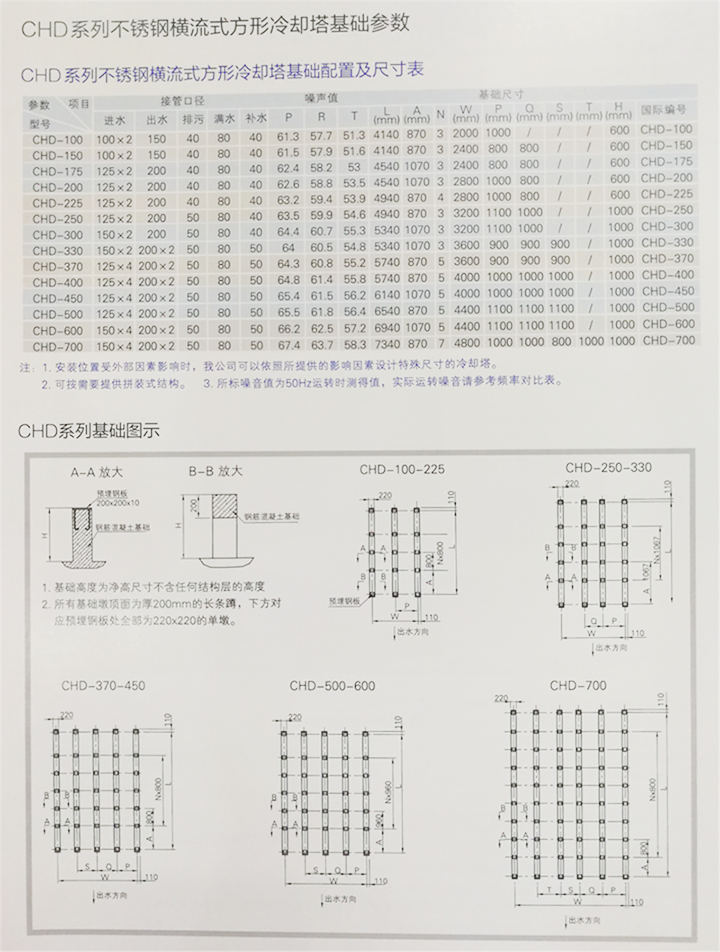

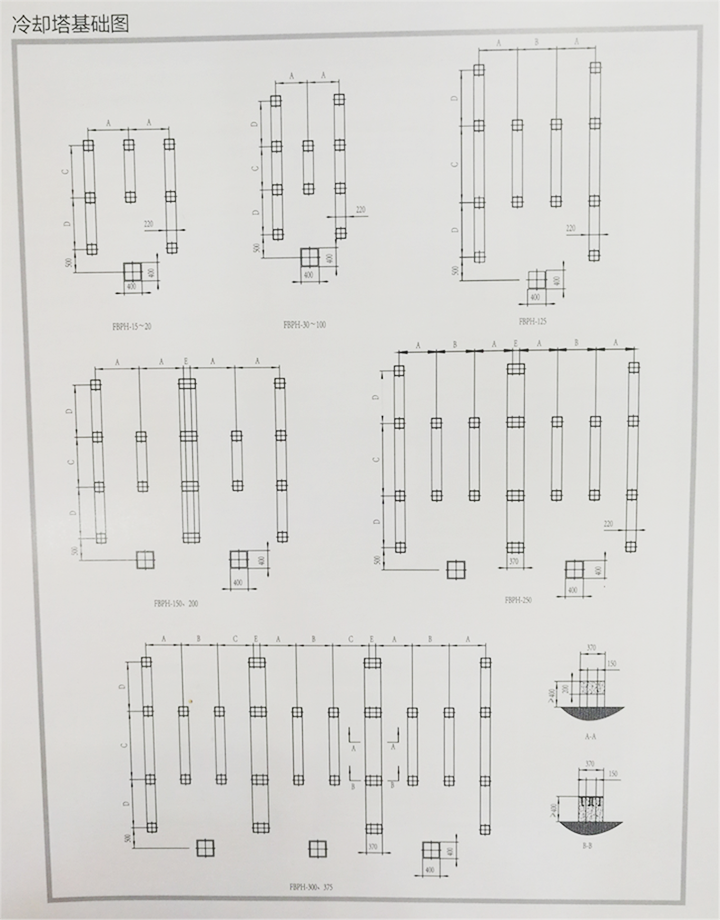

冷却塔的基础所承载荷见“基础埋板及荷载表”。冷却塔的进出水管方向按 90° 、180° 、270° 旋转。 布水系统是按名义水量设计的，如实际水量与名义水量相差± 15%以上，订货时应说明。 冷却塔进水温度不超过 60℃，如超过 60℃订货时应说明。

风机叶片安装角度可调，但要保证角度一致，且电机的电流不超过电机的额定电流。 风机可短 时低速倒转以消冰。 当用冷却塔的水盘作水池时须特别提出。冷却塔报价不包括这部分价格。

冷却塔零部件在存放运输过程中，其中不得压重物，不得曝晒，且注意防火、安装、运输、维 修过程中不得运用电、气焊等明火，附近不得燃烧爆竹焰火。

本玻璃钢冷却塔的运转重量按填料水膜厚 0.5mm 计，没考虑生结垢后及粘附其他杂质的重量， 如水质较差，建议湿重适当增加。本基础荷载已按结垢重量计算。

 设计参数：

空气湿球温度 τ =28℃、进水温 t 1 =43℃、出水温 t 2 =33℃。大气压力 P=1.0× 10 5 pa。

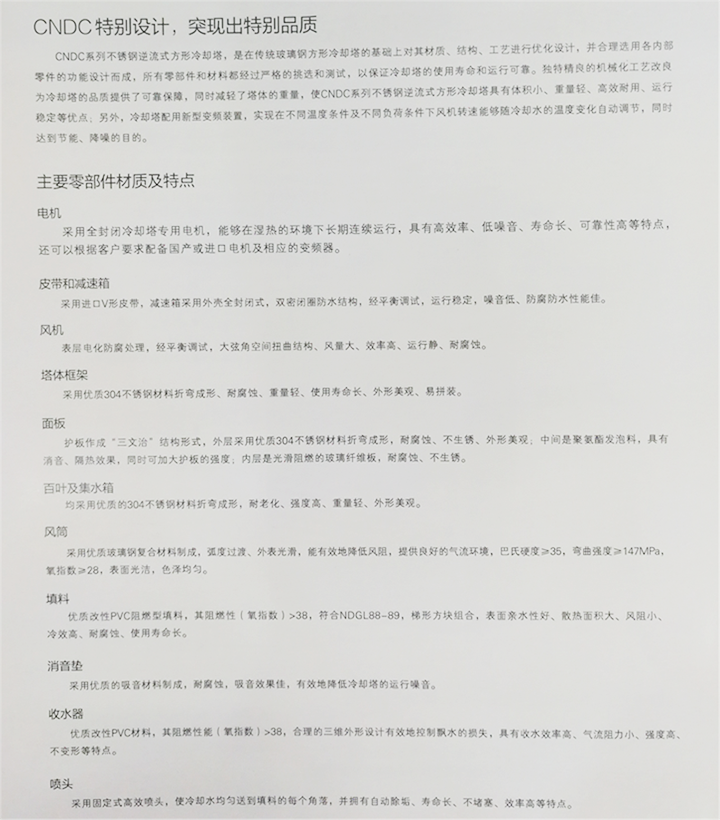

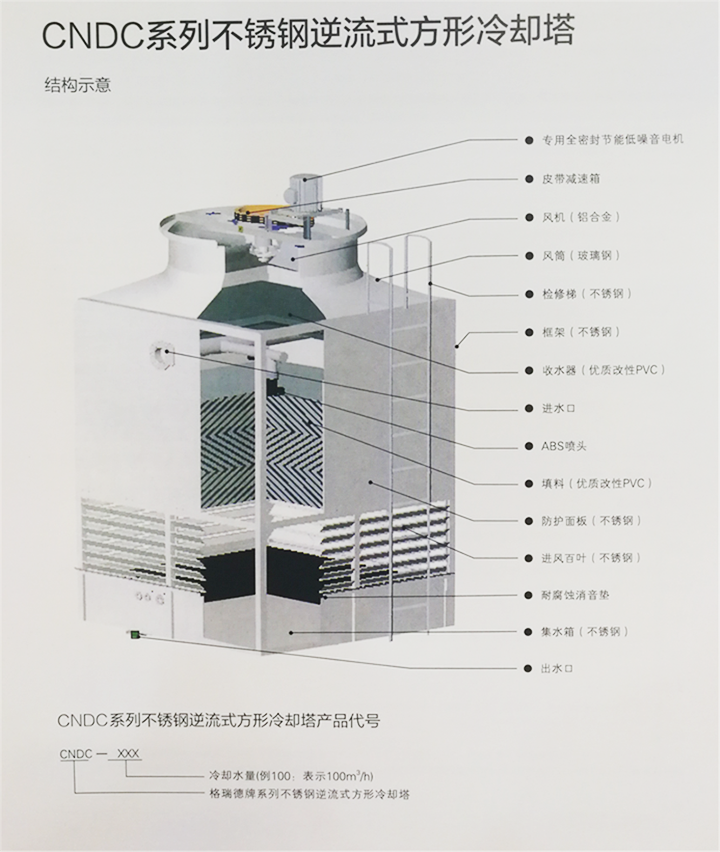

结构特点： 本系列冷却塔具有热力性能好、电耗低、整塔稳定性好、外形美观、噪音低、施工安装周期短、 成本低等优点，广泛用于石油、化工、冶金、电力等企业大量的循环系统中。节能型玻璃钢冷却塔采 用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能 40%-52%，居国内外领先水平。 填料采用方形逆流式冷却塔用斜梯形波填料，其特征在于斜梯形波靠粘结绳索头形成填料块，稳定性 好、耐久。该梯形波高 23mm，通风阻力减少，可使填高由 1.0m 增加到 1.5m,提高了热力性能。

塔体受力结构： 为钢结构框架结构，运行时最大振幅 0.14mm，钢件采取了加强防腐措施，镀锌后涂环氧沥青漆两道。

围护结构： 为聚酯玻璃钢材质、重量轻、强度高、耐腐蚀、美观、抗老化。

风筒： 为动能回收型，气流组织合理，效率高、玻璃钢材质、质轻高强耐腐蚀。

风机： 叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机气动力合理、风量大、效率高、 噪声低、耐腐蚀。

减速机： 水平卧式、噪声低、效率高、油润滑可靠、检修方便，亦有油温、振动报警装置。

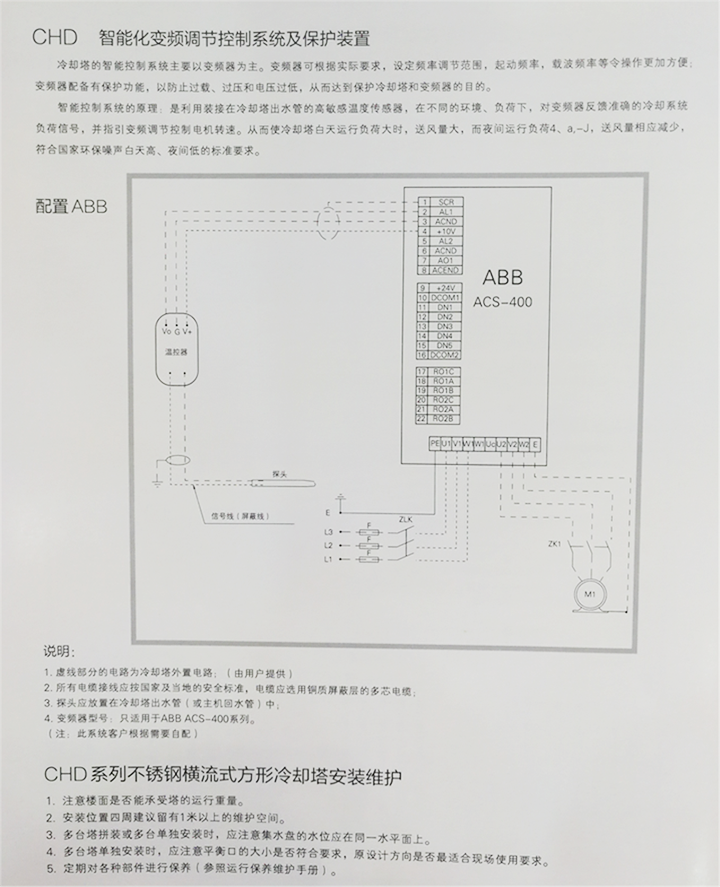

电机： 电机为冷却塔专用变扭矩变极变速电机。有防爆和不防爆二种。 800 及 1000 型配双速，1200 型 以上为三速，节能显著，称为“节能型冷却塔”。可以通过控制柜人工或自动控制电机转速。变速电机 与单速电机在天冷停机节电相比，以年计可节电：双速为 40%三速为 50%以上，它运转灵活。当气温 高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可中、低速。此 时噪声可下降 3-6db（A）以上。冬季结冰时风机可开低速反转可以消冰。冬季开低速也使飘水降到 忽略不计的地步。周围环境不致因结冰形成污染。

填料： 填料片大波上压了小波， 刚性大、 表面积大， 对水的再分配能力强、 水膜形成均匀、 停留时间长， 水滴不致避开填料而直接落下。填料上有双向凸凹安装头，组装粘结牢固、不倒伏、不变形、水质差 时也不易粘连堵塞。填料为改性 PVC 材质，耐温-35℃-65℃，阻燃。性能应符合能源 NDGJ88-89“冷 却塔塑料淋水填料技术规定”。
